气体放电管 |
|
|
|
服务项目：气体放电管 |
|
点击次数：11689 次 |
|
详细信息： |
|

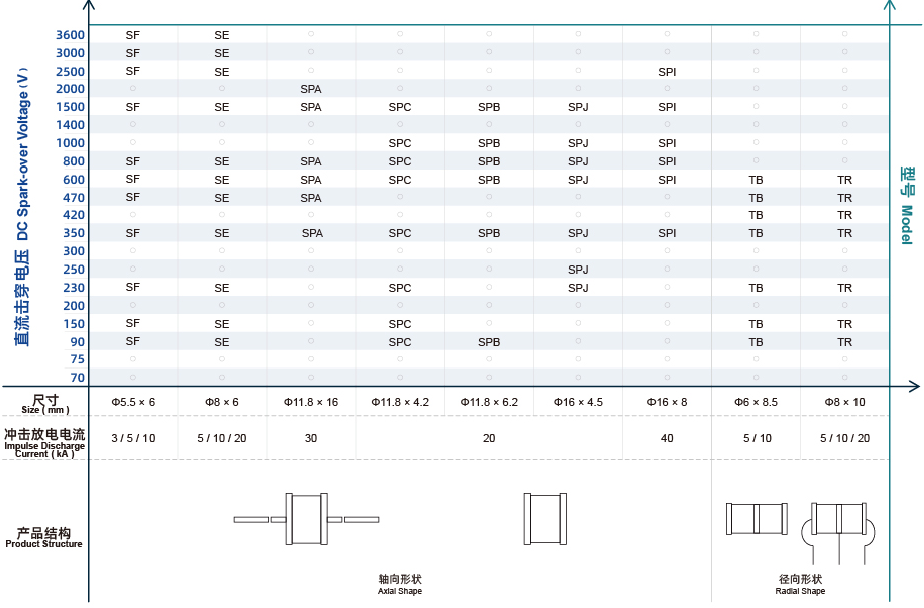

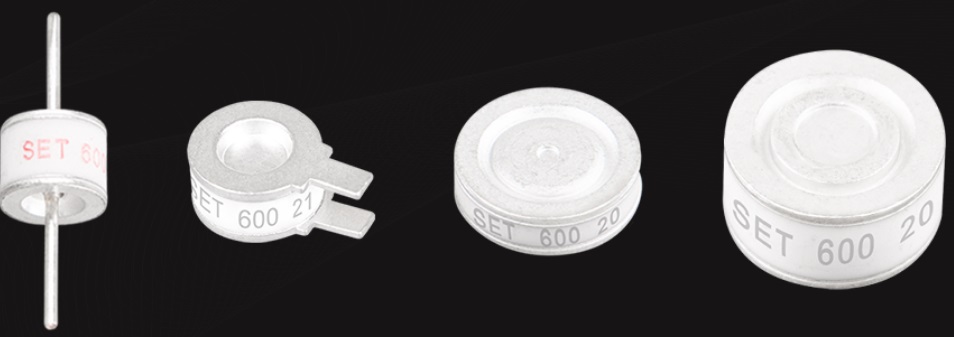

东莞市爱多电子有限公司（EIDOLL)销售的气体放电管（GDT）是一种在金属电极和金属化陶瓷的空间里，充入一定比例的惰性气体或其它混合气体等放电介质，经过高温封接而成单间隙或多间隙的开关型防护器件。当被保护的电路或设备受到浪涌冲击时，放电管将从高阻抗状态变为低阻抗状态并释放浪涌能量，降低电路残压，进而保护设备或人身免受瞬态过电压的危害。气体放电管（GDT）产品电压70 ~ 4500 V，通流（@8/20 μs）0.5 ~ 200 kA全系列覆盖，被广泛应用在信号、电源及各类端口的过压防护；安规认证包括：UL，满足RoHS、REACH要求。 爱多电子销售的气体放电管其产品总体型号分类标图如下，可供各客户参考：

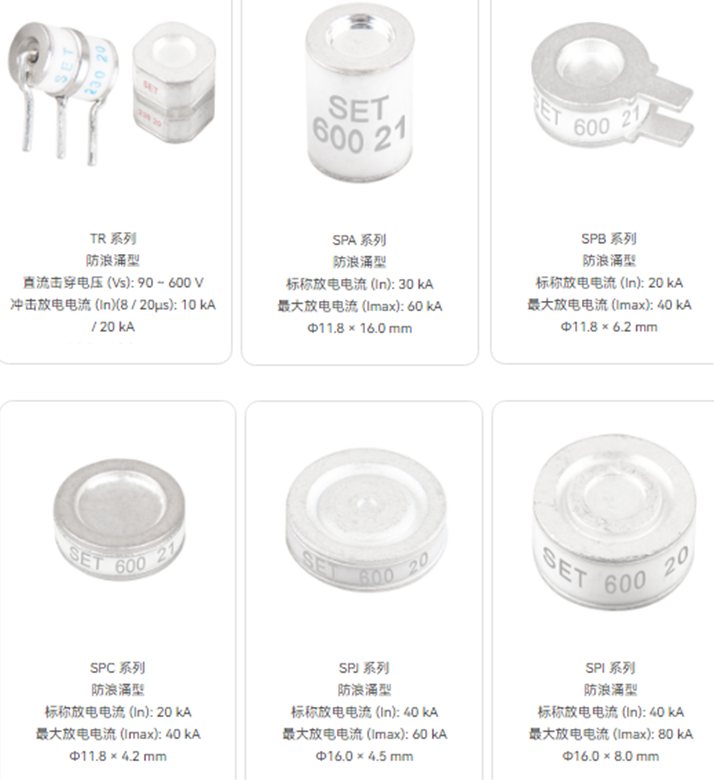

爱多电子的气体放电管GDT其产品具体型号规格图如下，详细介绍请电联。
爱多电子销售的气体放电管应用场所如下： 电源防护 交流电源防护

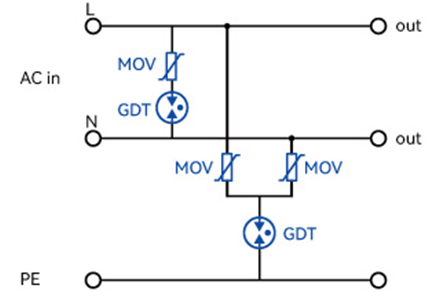

所有的电信设备网络、家用电子设备等都是通过电力线网络显示在过压浪涌的环境中。在这些情况下，气体放电管（GDT）和压敏电阻（MOV）的组合提供的保护。相位和中性导线连接到两个保护元件的接地电位（电路如图所示） 气体放电管选用原则： AC110 V：选用 230 / 270 V，In = 3 / 5 / 10 / 20 / 及20 kA以上。 AC230 V：选用 470 / 600 V，In = 5 / 10 / 20 / 及20 kA以上。 AC380 V：选用 800 / 1000 / 1500 V，In = 5 / 10 / 20 / 及20 kA以上。 爱多电子提供的可选气体放电管 (GDT) 产品系列：
气体放电管选用原则： AC110 V：选用 230 / 270 V，In = 3 / 5 / 10 / 20 / 及20 kA以上。 AC230 V：选用 470 / 600 V，In = 5 / 10 / 20 / 及20 kA以上。 AC380 V：选用 800 / 1000 / 1500 V，In = 5 / 10 / 20 / 及20 kA以上。 耐高压 (Hi-pot) 测试（满足UL要求） AC1000 V，选用2000 V 3 s。 AC1250 V，选用2500 V 3 s。 AC1500 V，选用3000 V 3 s。 AC1850 V，选用 3600 V 3 s。 可选EIDOLL气体放电管 (GDT)产品系列：

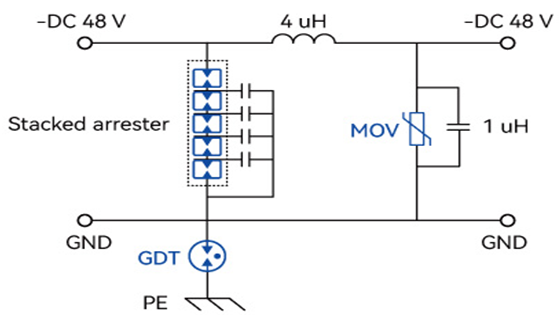

直流电源（DC 24 / 48 / 60 V）防护
气体放电管选用原则： 90 / 230V，In =20 kA。
可选爱多电子气体放电管 (GDT)产品系列：
通信系统保护方案

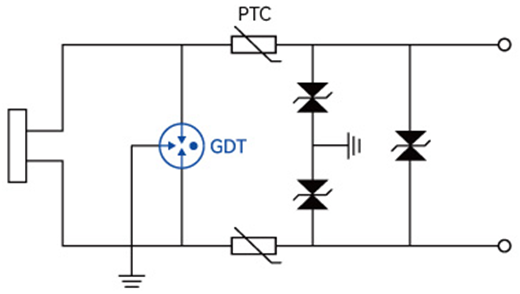

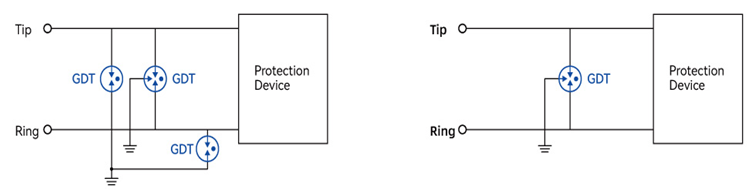

电话、传真、Modem和数据线防护
在电话、Modem和数据线路中有敏感和精密的电子元件；设备输入口带有避雷器的典型保护电路，这些避雷器可以防止常见的共模模式干扰电压，即两上出现的浪涌电压。在发生过电压时，现浪涌电流将通过避雷器通释放到大地保护双绞线。
气体放电管选用原则： 230 / 350 / 420 V。
可选爱多电子气体放电管 (GDT)产品系列：

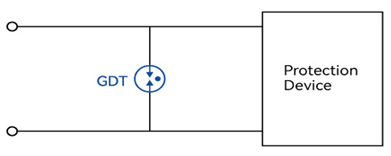

信号线防护
信号线一般没有接地连接。两信号线间浪涌保护装置将使设备在浪涌来前，阻止设备输入端口的两线形成的电压差。 一般信号线因工作电压低，线间的压差较小
气体放电管选用原则： 90 / 230 / 350 / 420 V。
可选爱多电子提供的气体放电管 (GDT)产品系列：

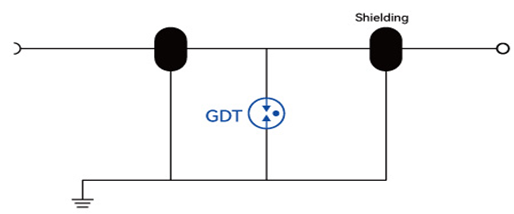

机顶盒（STB）、电缆同轴、天馈防护
由于气体放电管的低电容(小于1.0pF)，在同轴线缆中对高频信号的不会干扰系统。避雷器包含在同轴保护模块中，它连接在中央导体和屏蔽模块之间。根据应用情况，建议将保护模块的屏蔽模块或外壳接地
气体放电管选用原则： 90 / 150 / 230 V，In =10 / 20 kA。
可选爱多电子提供的气体放电管 (GDT)产品系列：
RS485 / RS232接口防护
RS485/232在数据通信网络中的长距离和电磁噪音的环境中有效的使用。在工业环境中，为满足于EMC规则的需要，做端口防护。在发生过电压时，避雷器通过传导浪涌电流到底来保护这两条线路和后级器件
气体放电管选用原则： 90 / 230 V，In =5 kA
可选EIDOLL提供的气体放电管 (GDT)产品系列：

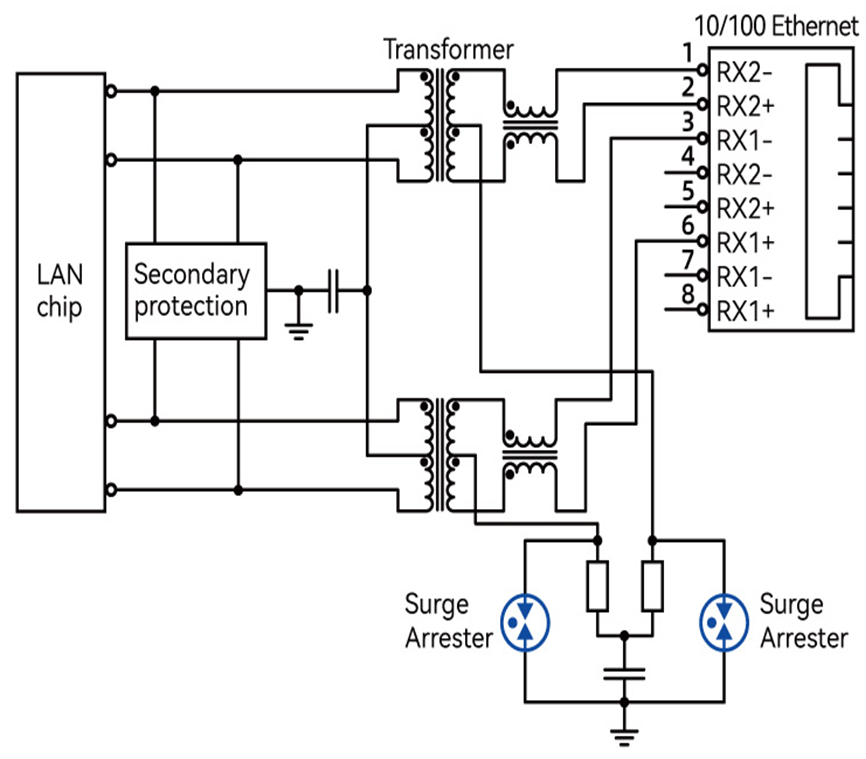

由雷电或线路电源故障引起的电信系统中的过电压可能会损害敏感的电子电路。保护器件设计在设备内部端口，以避免这种浪涌或电源故障造成的损坏。设计主要考虑GDT的SMD小体积、大通流、高绝缘和低电容。典型的应用是路由器和交换机中的以太网接口、贴片面板、调制解调器、机顶盒、IPTV、xDSL+、WLAN-AP。
气体放电管选用原则： 90 / 230 / 350 / 420 V，In =2 / 5 kA，SMD。

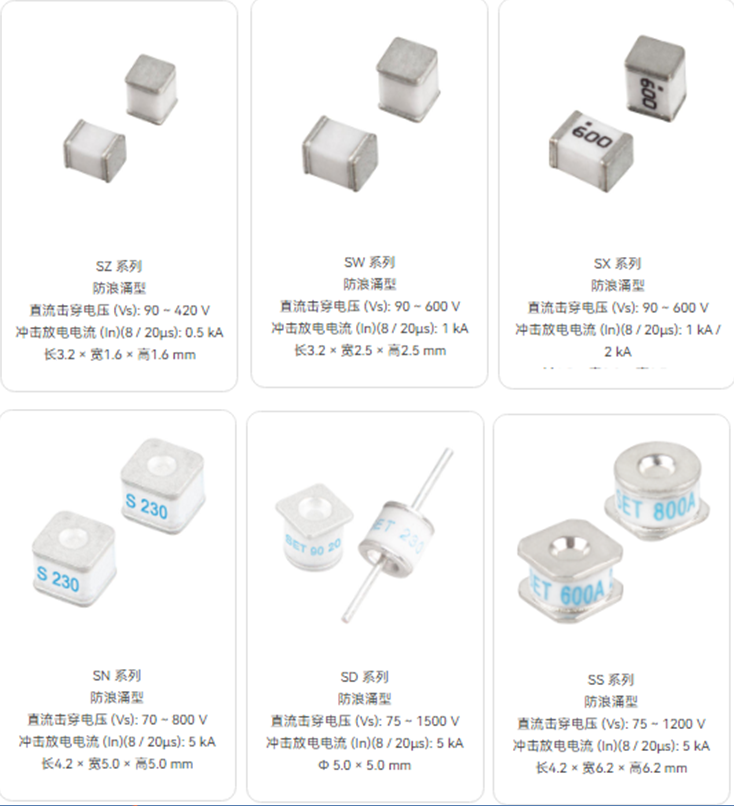

可选爱多电子提供的气体放电管 (GDT)产品系列：
产品电气参数解释如下：
Vs 直流击穿电压 D.C. Spark-over Voltage 气体放电管两端施加一个缓慢上升使其击穿的直流电压。 V 冲击击穿电压 Impulse Spark-over Voltage 从施加给定波形的冲击起直至开始有电流流通的这段时间内，气体放电管两端子上出现的最高电压。 Va 弧光电压 Arc Voltage 弧光电流流过气体放电管时的电压降。 Vgl 辉光电压 Glow Voltage 辉光电流流经期间，跨越气体放电管的电压降的峰值，它有时也被称为辉光模式电压 8/20 μs 8/20冲击电流 8/20Current Impulse 一个上升时间为8 μs，半峰值时间为20 μs的冲击电流波形。 1.2/50 μs 1.2/50 冲击电压 1.2/50 Voltage Impulse 一个上升时间为1.2 μs，半峰值时间为50 μs的冲击电压波形。 I 交流放电电流 Alternating Discharge Current 流经气体放电管的近似正弦交流电流的有效值。 In 标称放电电流 Nominal Discharge Current 允许通过气体放电管波形为8/20 μs冲击电流值。 Imax 最大放电电流 Maximum Discharge Current 允许通过气体放电管波形为8/20 μs冲击电流最大值，该参数由制造厂商自行规定，一般Imax大于In。
|
