森萨塔SENSATA/KLIXON YS11系列温控器

服务项目：森萨塔SENSATA/KLIXON YS11系列温控器

点击次数：8591 次

详细信息：

东莞市爱多电子有限公司销售森萨塔、德州仪器Sensata YS11序列温控器，其产品特点如下：

YS11的开发旨在保护人员和财产免受风扇、洗衣机以及其它电器中使用的电机可能发生的事故或故障。它用作自复位热断路器（2B型）、热电机保护器（3C型）和镇流器热保护器。

通过夹紧或插入，YS11可用于树脂封装电机的绕组上和外部。由于YS11有一个塑料外壳，它不需要与电机的金属部分绝缘。

产品规格

触点容量	TCO, TMP TCO 镇流器	7A/250Vac,10A/125Vac,6A/24Vdc, 15A/18Vdc,1.5A/250Vac
温度范围	马达保护的温度范围	45 to 150°C
	镇流器保护的温度范围	45 to 150°C
温度公差	± 5K
产品最高温度	150°C
操作时间	持续
污染状况	污染
感应温度范围	整个控制
防护等级	IP00
电气连接	焊接

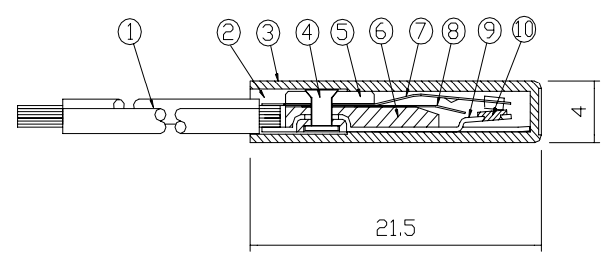

结构

YS11采用简单的设计，基于Sensata Technologies公司众所周知的恒温器技术，具有足够的密封能力，可以承受浸入油漆过程，并可以缠绕在绕组上。

7.可动臂通过10.可动触点和固定触点将电流从1.引线输送到9.下端子，该下端子插入模制在6.下块中。7.活动臂、8.双金属盘和5.上板用铆钉固定，用4.孔眼固定6.下块。将该组件插入3.外壳中，并灌注环氧树脂进行密封。

由于切断电源的跳闸时间取决于YS11保护器的工作温度，因此应正确选择每个额定值。

应用说明

R型外壳是为树脂封装电机开发的，设计用于抵抗成型过程中可能施加的高压。要求最大压力控制在7.5Mpa以内。请注意，R型外壳没有足够的密封能力，因此不应用于绕组浸漆工艺。尺寸为6.0mm x 7.8mm（椭圆形）x 23.0mm长。与S型外壳一起使用，环境温度较高，配置与标准外壳相同。外壳材料采用PPS（RTI:240°C），与R型外壳相同，因此可以短时间抵抗高温。这种情况也不适用于浸漆工艺。应正确选择额定值，以保护电机和其他设备。“性能”页面中描述了短时跳闸电流和时间，有助于选择最合适的工作温度。必须保持电流也是重要性能之一，也可以从UTC性能曲线中选择。

. 尺寸

标准型外壳 : 宽6.9 x 长21.5 x 高4.0mm 包括头部.

编号	原件名称	材料
1	引线	参照订单指引
2	环氧树脂
3	外壳	PBT
4	孔眼	黄铜
5	上板	黄铜
6	下缸体	PBT
7	活动臂	参照订单指引
8	双金属阀瓣
9	下部端子	黄铜
10	固定触点	AgNi alloy

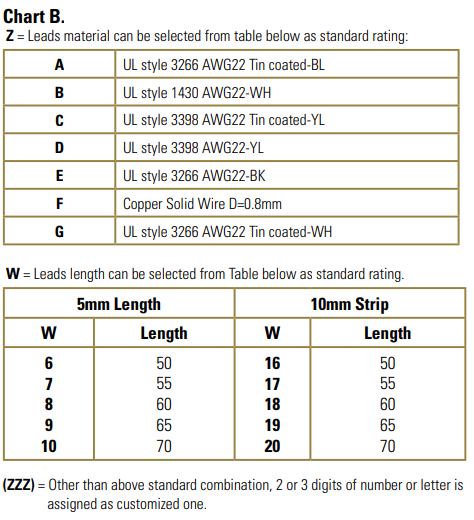

订单指引

例如选用: YS11A130B-C7YS11带C17530材料的活动臂。130°C打开，100°C关闭温度。UL3398,AWG22,55mm长引线。
