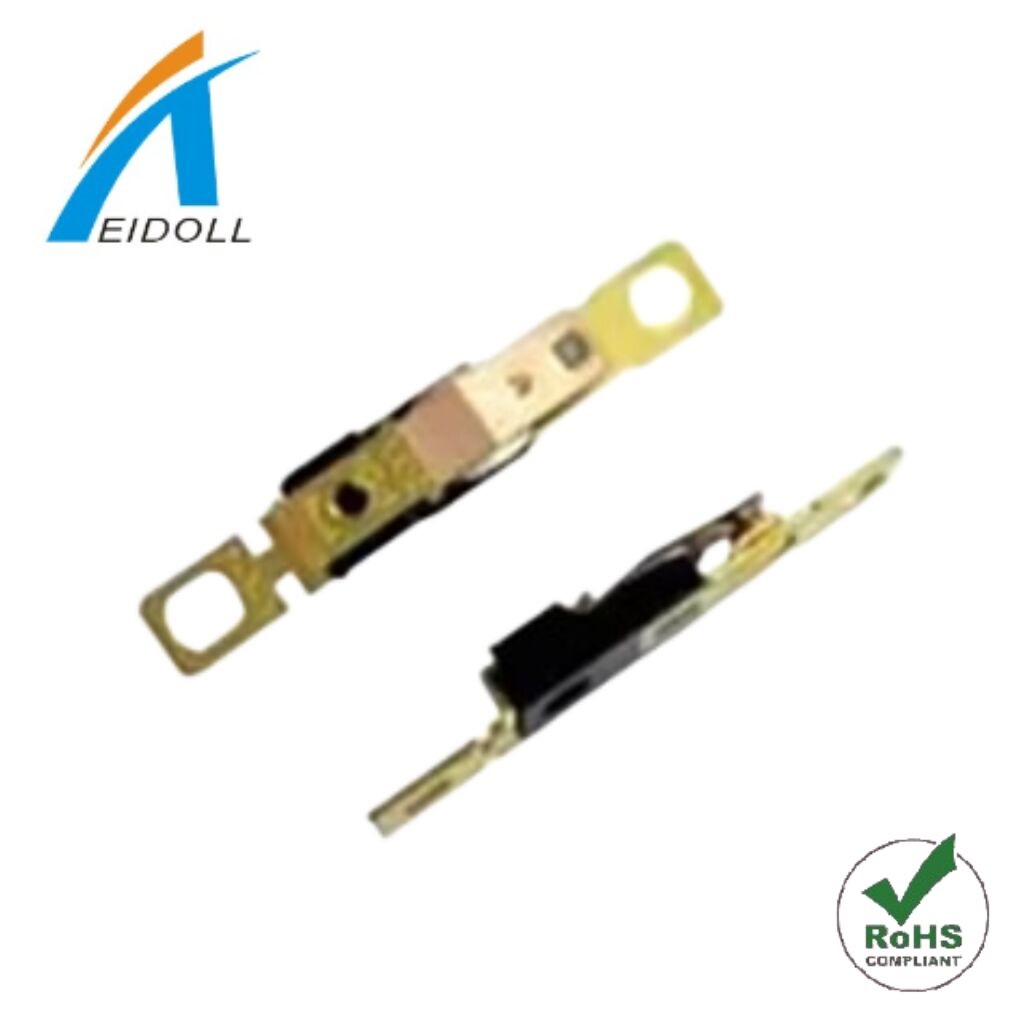

森萨塔SENSATA YS10、MA10系列温控器

服务项目：森萨塔SENSATA YS10、MA10系列温控器

点击次数：7070 次

详细信息：

东莞市爱多电子有限公司销售KLIXON/SENSATA YS10、MA10 温控器系列，其产品温度范围宽，耐电流大，产品稳定可靠。

介绍

•切断电源电路的高电流容量（125Vac/16A）

•保持与传统保护器MA10相同的小尺寸，并具有热灵敏度

•可靠长寿命

特点

YS10、MA10的开发目的是保护人们和财产免受吹风机/风扇加热器等产品发生的事故。它是一个自动复位的内置热断路器（2C型）。

YS10、MA10旨在用于更高功率的产品，因此可以通过YS10加载最大电流，并直接切断电源线。但是安装孔的距离保持在与传统保护器MA10相同的尺寸。

规格

触点容量	12(3)A 250Vac 16(3)A 125Vac
温度公差	± 5K
温度范围	60 to 150°C
最大温度	150°C
操作时间	可持续
传感元件的范围	整个控制

规格曲线

极限跳闸电流曲线

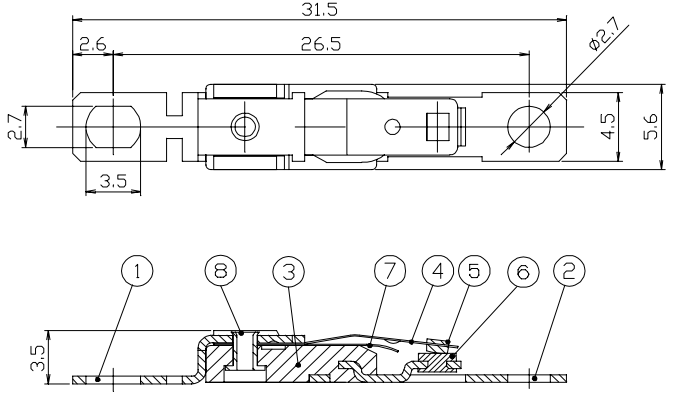

尺寸图：

尺寸单位：mm宽5.6 x长31.5 x高3.5mm每个孔之间的距离：26.5mm孔径：2.7mm

结构

YS10采用简单开放式设计（IP00），采用德州仪器公司（Texas Instruments）众所周知的恒温器技术，只需少量部件即可实现。

1.上部端子通过4.活动臂、5.活动触点和6.固定触点将电流输送至2.下部端子，该端子插入模制在3.下部块中。所有零件都用铆钉固定，用8个孔眼固定。参考图7。当7.双金属阀瓣检测到YS10周围的高环境温度时，双金属阀盘置于4.活动臂下方，将其向上推，以打开触点。4.活动臂产生的热量根据操作温度和跳闸电流的组合进行了适当设计。因此，用户可以为其产品选择“必须保持电流”的最佳选择。YS10通过各种方式与端子（孔）结合安装，以便在带电部件和可触及的金属部件之间保持足够的爬电距离和间隙距离。

电气连接仅用于内部接线，通过铆接、钎焊或点焊实现

端子标识

订购选项

例如选择: YS10 01B-S

120°C工作温度、BeCu活动臂、标准端子和30°C差压。（90°C复位）
