韩国星宇S.W.C SW-3系列20A

服务项目：韩国星宇S.W.C SW-3系列20A

点击次数：5662 次

详细信息：

东莞市爱多电子有限公司销售韩国星宇S.W.C各系列温度保险丝，该产品认证齐全，品质稳定，优势库存，欢迎采购。

产品介绍

SWC温度保险丝是温度感应回路切断装置，能感应电器电子产品非正常运作中产生的过热，从而切断回路以避免火灾的发生。温度保险丝运作后无法再次使用，只能在熔断温度下动作一次。

SW-3系列热断路器使用热稳定-可熔绝缘型有机材料-并通过弹簧作用进行操作。SW-3系列拥有跟SW-1系列一样的外形尺寸，但是却能通过20A的特大电流的一款温度熔断保险丝。

额定值：

额定电压/额定电流：AC250V 20A

AC240V 21A

中断电流：250Vac 31.5A

瞬态过载试验电流：

DC电流脉冲，振幅为300A,持续时间为3ms，间隔为10s,通过电流路径的连续循环。

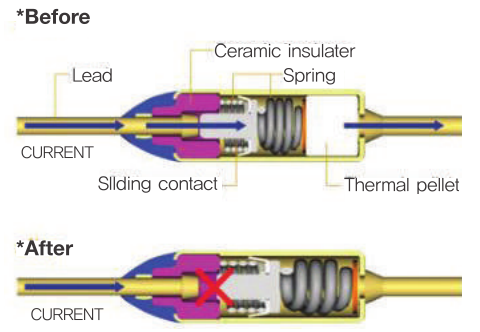

保险丝熔断前跟熔断后的对比图如下：

外观和外形尺寸

尺寸	a	b	c	d	e
long	35.0 ±1.0	10.5 ±0.5	35 ±1.0	4.0 ±0.05	1.0(18AWG)
short	35.0 ±1.0	10.5 ±0.5	20 ±1.0	4.0 ±0.05	1.0(18AWG)
special	9.0 ±64.0	10.5 ±0.5	9.0 ±40.0	4.0 ±0.05	1.0(18AWG)

丝印内容：

每个温度保险丝上面丝印有以下内容：

厂标：S.W.C

型号：S.W.C SW-3XXT

额定值：额定电压（V），额定电流（A)，额定温度（℃），认证，产品批次

温度型号汇总：

型号有：SW-302T 72℃, SW-305T 77℃，SW-309T 84℃，SW-353T 93℃，SW-304T 98℃，SW-308T 100℃，SW-310T 109℃，SW-336T 110℃，SW-311T 121℃，SW-329T 128℃，SW-338T 144℃，SW-316T 152℃，SW-320T 167℃，SW-327T 184℃，SW-325T 195℃，SW-339T 216℃，SW-324T 228℃，SW-328T 240℃.

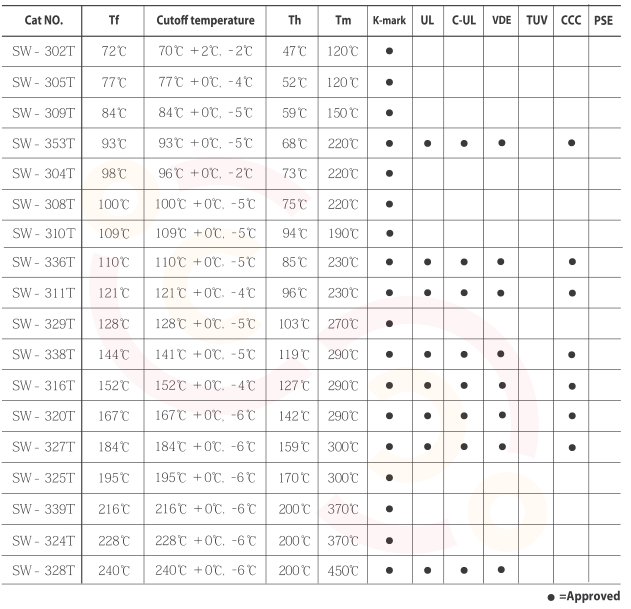

参数规格表如下：
