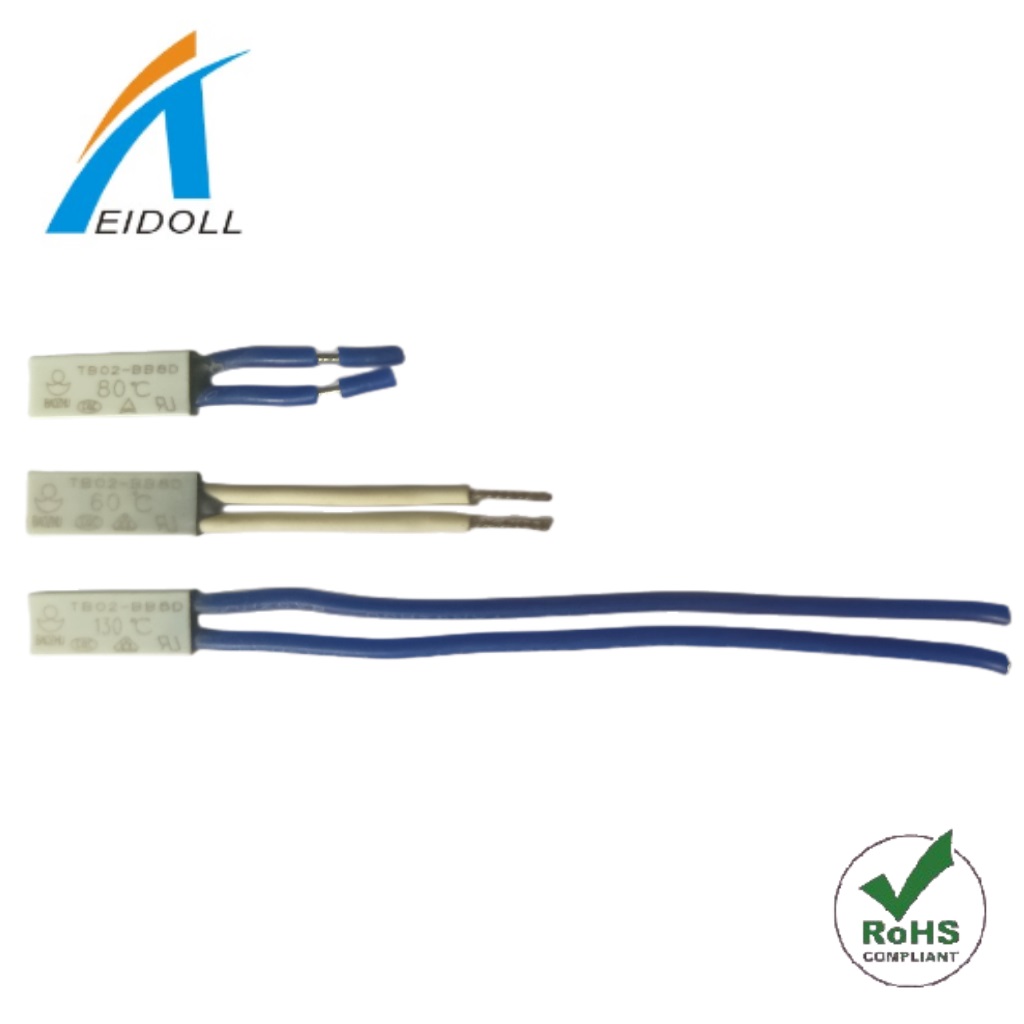

TB02电池温控系列

服务项目：TB02电池温控系列

点击次数：15275 次

详细信息：

东莞市爱多电子有限公司销售TB02系列各型号温控开关，其体积小，是电池的温控保护板之首选温控，具体规格如下：

TB02型热保护器技术规格书

1 产品用途

TB02型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于电池组、分马力电机、

电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

2 尺寸:

塑壳：15*5.4*2.4mm; 铁壳：11.5*5.4*2.4mm;

3 性能

3.1 额定电流

4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V

3.2 断开温度：30℃～155℃ 复位温度20℃～110℃(详见图纸)。

3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。

3.4 绝缘电压:a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象;

b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象;

3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表)

3.6 接触电阻:产品的接触电阻应不大于50mΩ。

3.7 耐高温试验:a.产品置于高于额定动作温度20℃的空气环境中保持96h;

b.5分钟极限温度为180℃

3.8 耐低温试验:产品置于-40℃空气环境中保持96h。

3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向

X、Y、Z，每个方向各连续振动2h。

3.10跌落试验:产品自0.7m高度自由落下1次，动作/复位温度无明显漂移。

3.11抗压试验:产品应能承受100N静压力1min。

3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件:

a.断开温度变化应在初期值的+7℃以内;

b.接触电阻应在100mΩ以下;

c.外形应无明显变形;

d.导线无开裂损伤。

4 寿命

产品在额定电压、电流、功率因数为0.7的条件下（在交流电路中，电压与电流之间的相位差(Φ)的余弦

叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S）,外加

热源使其动作6000次,应满足下面条件:

a.断开温度变化应在初始值的+5℃以内;

b.接触电阻应在100mΩ以下;

继续试验至10000次后能动作。

5 其它事项:

5.1 断开温度检测的升温速率应控制为1℃/1min;

5.2 使用过程中产品不能承受强烈冲击力及压迫力;

5.3 型号规格说明:

5.3.1 常闭型

TB02-BB8D——塑壳产品型号 TB02-BB1D——铁壳产品型号

XXX℃——额定断开温度 XXX℃——额定断开温度

5.3.2 常开型

TB02-KA8D——塑壳产品型号 TB02-KA1D——铁壳产品型号

XXX℃——额定断开温度 XXX℃——额定断开温度

6. 温度参数表：

序号	动作温度	复位温度	序号	动作温度	复位温度
30	30±3℃	≥20℃	95	95±5℃	70±15℃
35	35±3.5℃	≥25℃	100	100±5℃	70±15℃
40	40±4℃	≥30℃	105	105±5℃	75±15℃
45	45±4.5℃	≥33℃	110	110±5℃	75±15℃
50	50±5℃	≥35℃	115	115±5℃	80±15℃
55	55±5℃	42±6℃	120	120±5℃	85±15℃
60	60±5℃	45±8℃	125	125±5℃	85±15℃
65	65±5℃	48±10℃	130	130±5℃	90±15℃
70	70±5℃	50±12℃	135	135±5℃	95±15℃
75	75±5℃	53±14℃	140	140±5℃	100±15℃
80	80±5℃	55±15℃	145	145±5℃	100±15℃
85	85±5℃	60±15℃	150	150±5℃	105±15℃
90	90±5℃	65±15℃	155	155±5℃	110±15℃
